感謝您選擇立三機電產品，本文章針對立三ECXXE系列總線驅動器與歐姆龍PLC通過EtherCAT通信進行連接時的步驟進行講解。



立三機電

ECxxE系列總線驅動器

?

一. 準備/布線



1.準備

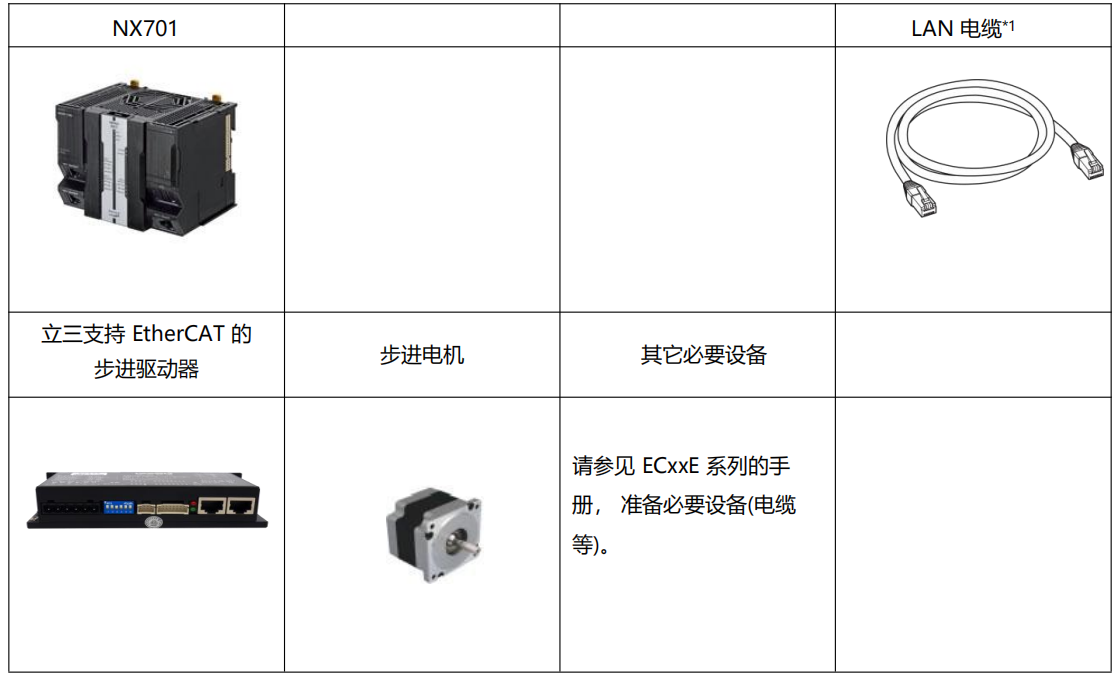

請準備以下設備。

*15e 類 STP(屏蔽雙絞線)。推薦采用鋁帶和編織的雙重遮蔽的 STP 電纜。



2. 布線示意圖

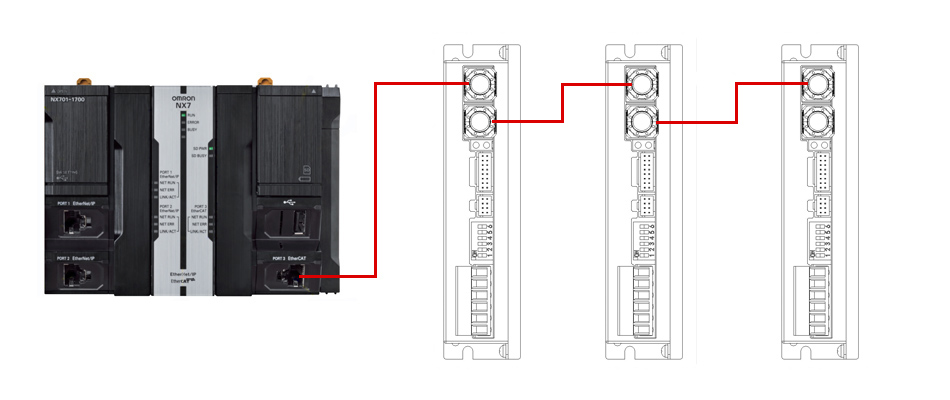

通過 LAN  電纜連接 NX701 的 EtherCAT 端口和步進驅動器的  IN  端口。連接多臺步進驅動器時， 如下圖所示， 請通過 LAN 電纜連接前邊驅動器的 OUT 端口和后邊驅動器的 IN 端口。

二. NX701的設定



通過 Sysmac Studio 執行 NX701 的設定。



1. 連接 PC 和 CPU 單 元 。

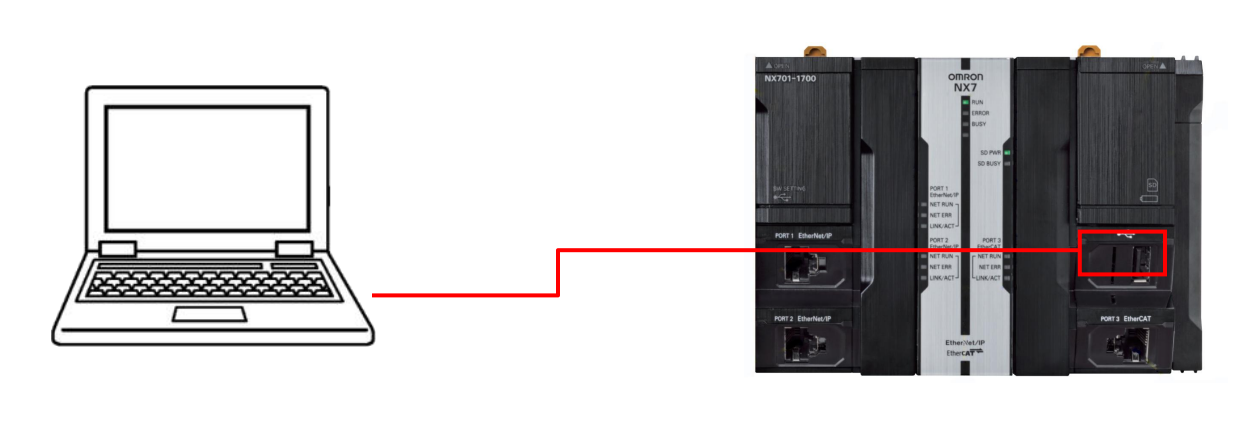

 通過 USB 電纜連接 PC 和 CPU 單元。

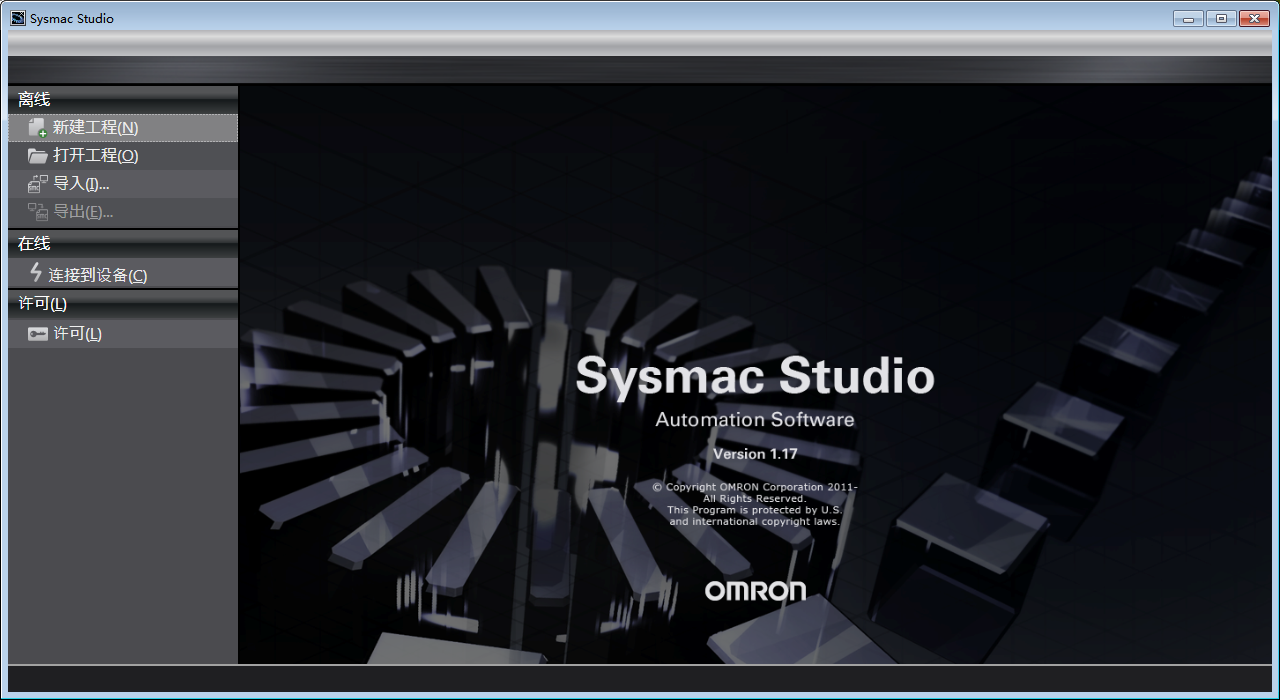

2. 啟動 Sysmac Studio，新建工程。

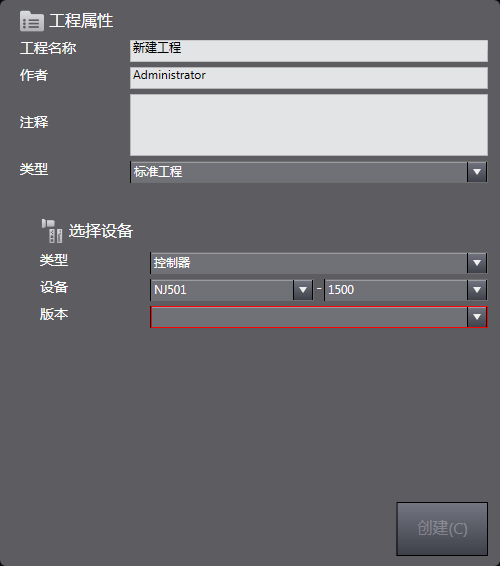

單擊菜單的“新建工程”。設定項目名稱和保存位置等信息， 單擊“創建”。





三. 導入ESI文件。

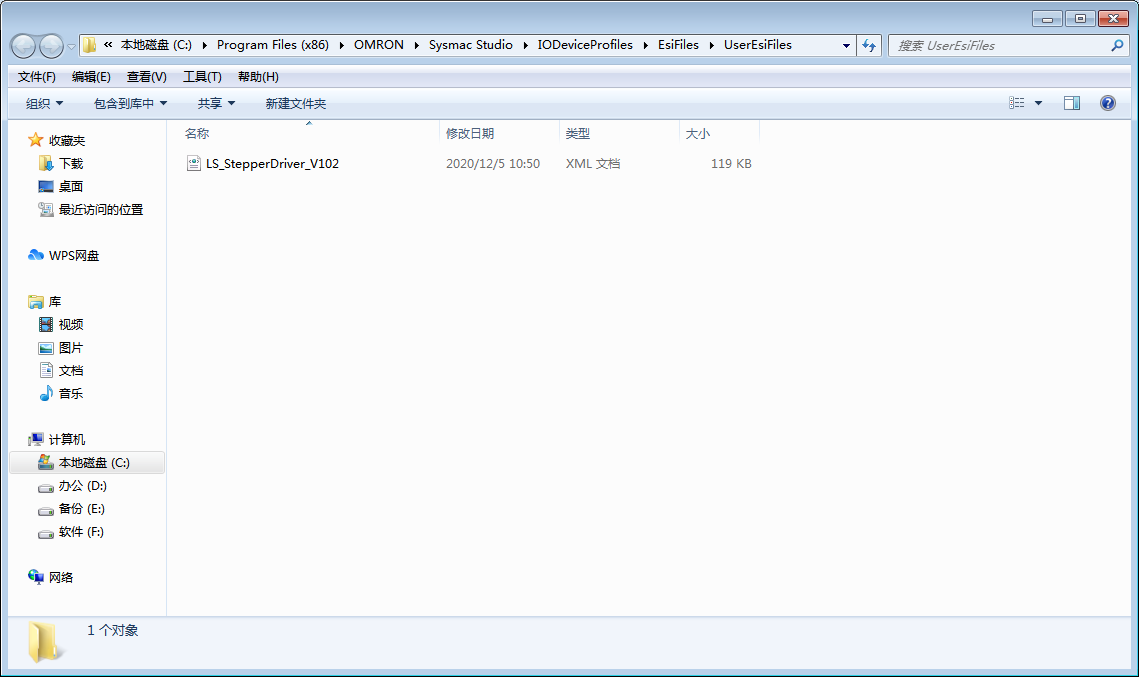

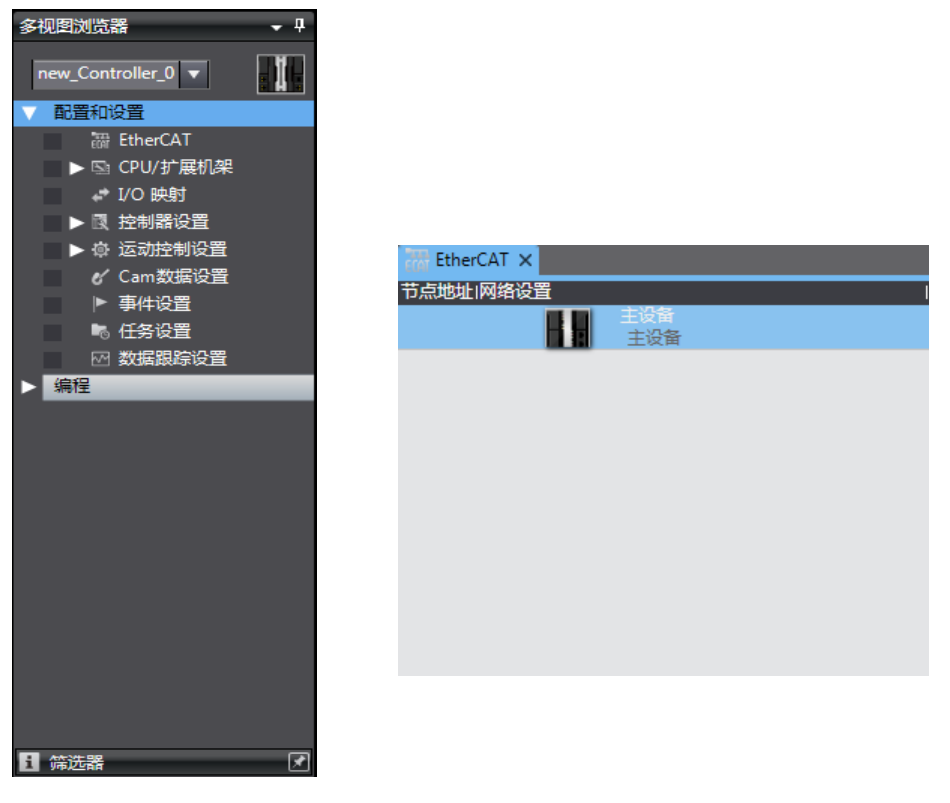

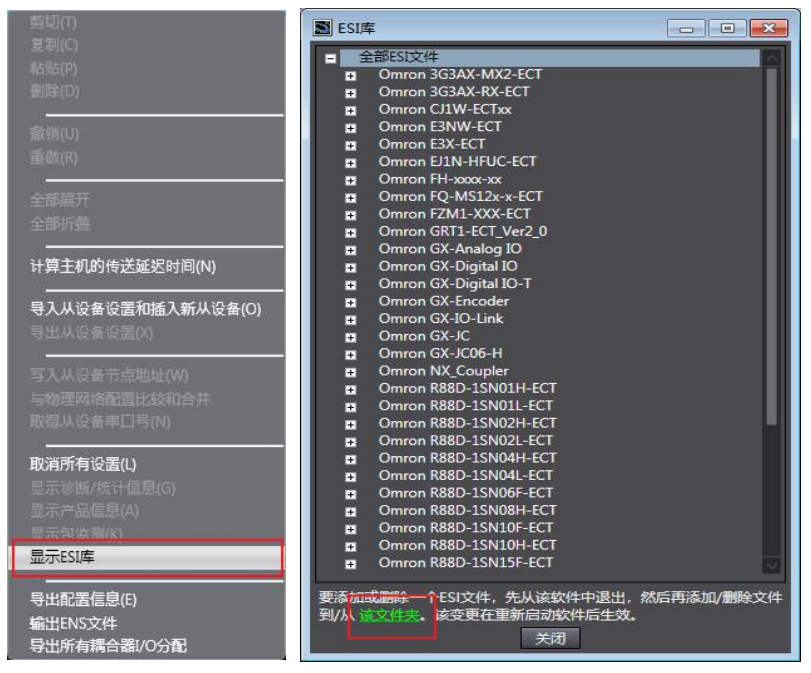

新建項目后， 會進入Sysmac Studio主界面，雙擊多視圖瀏覽器里的“EtherCAT”選項，主視圖界面顯示為EtherCAT，右鍵單擊“主設備”，選擇“顯示ESI庫”彈出“ESI庫”窗口，點擊“該文件夾”打開文件夾，將我司提供的 LS_StepperDriver_10x.xmL復制粘貼到該文件夾，重啟軟件。





四. 設定EtherCAT配置。

4.1 添加EtherCAT設備，并設置PDO

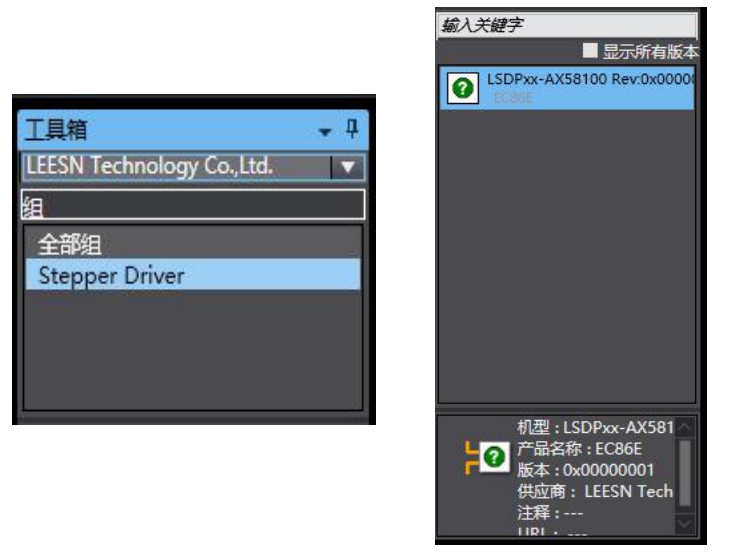

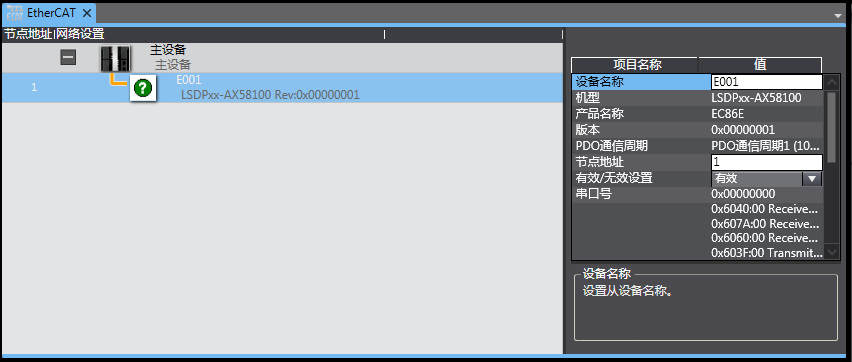

在軟件右方工具箱視圖，找到并點擊“Stepper Driver”，使下方顯示出“LSDPXX”設備類型，雙擊即可添加至 EtherCAT主視圖。

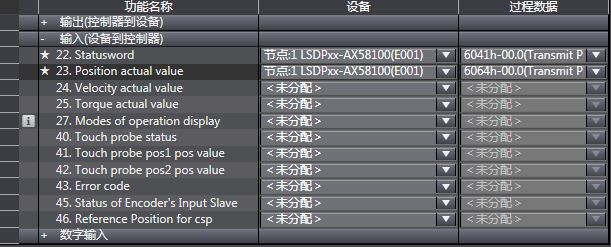

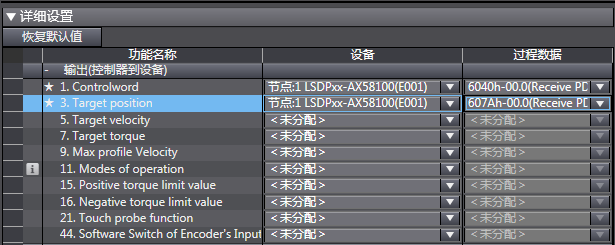

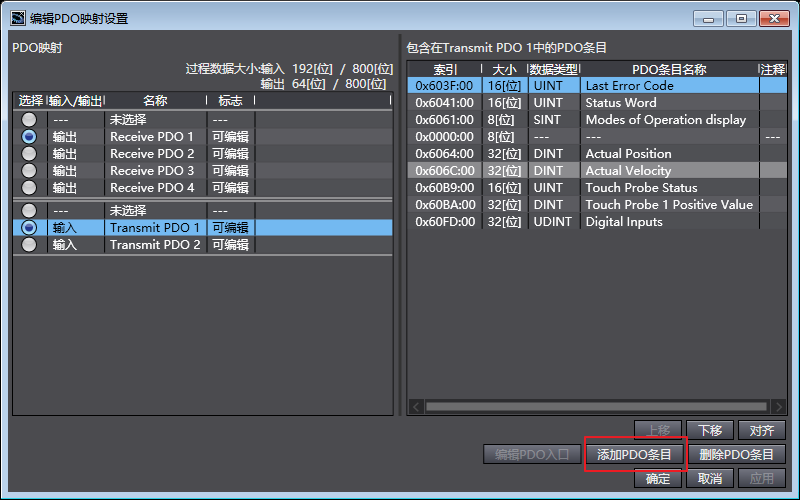

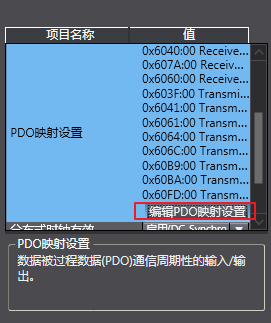

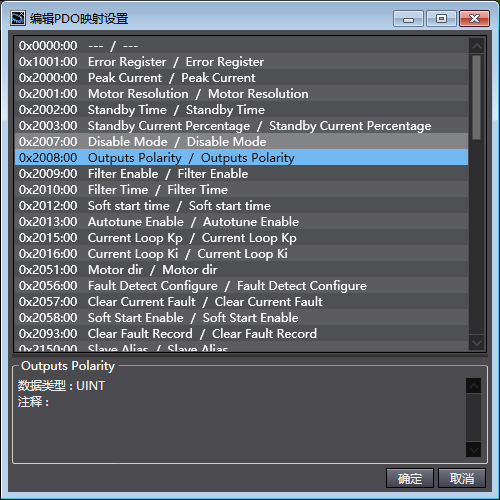

選中“E001”，在主視圖右邊項目名稱中，將拖動條下拉，選擇“編輯PDO映射設置”，彈出“編輯PDO映射設置”框，可根據客戶工程需求自行添加PDO條目。





4.2 添加運動控制軸

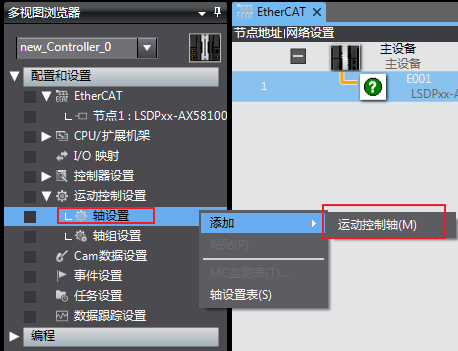

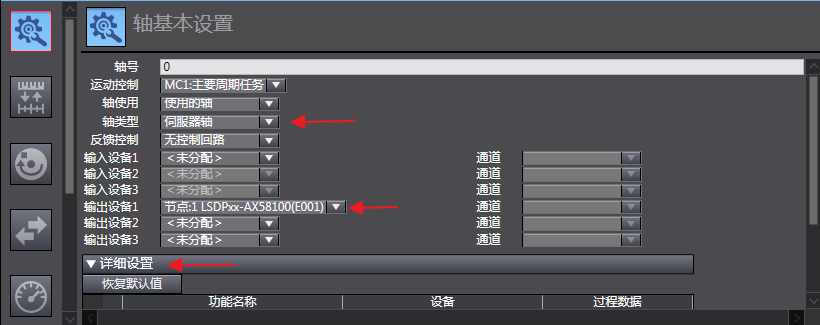

選擇“運動控制設置”->右鍵“軸設置”->“添加”->“運動控制軸”，雙擊添加的“MC_Axis000”，主視圖變更為MC_Axis000的設置頁面，設置內容根據需求設定。





*如遇到其他問題，請聯系我司工程師
