感謝您選擇立三機電產品，本文章針對立三ECXXE系列總線步進驅動器與匯川H5U通過EtherCAT通信進行連接時的步驟進行講解。



立三機電

?ECxxE系列總線步進驅動器



1. 準備/布線



1.1準備

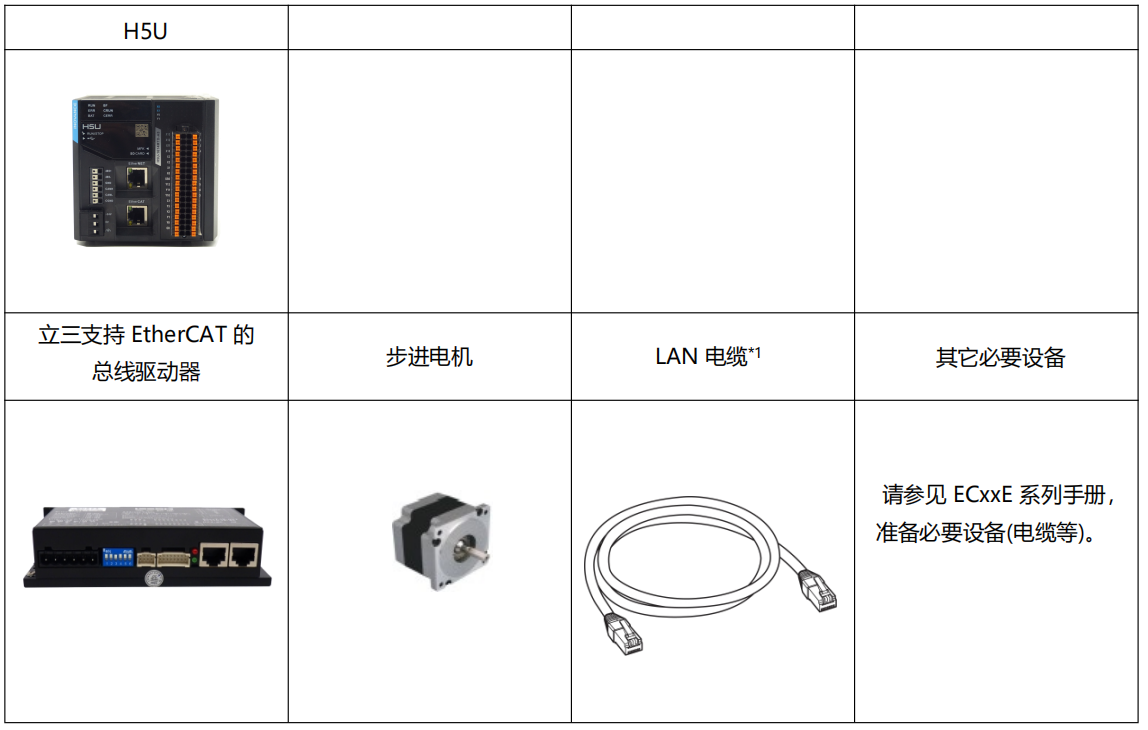

請準備以下設備。





*15e 類 STP(屏蔽雙絞線)。推薦采用鋁帶和編織的雙重遮蔽的 STP 電纜。



1.2布線示意圖

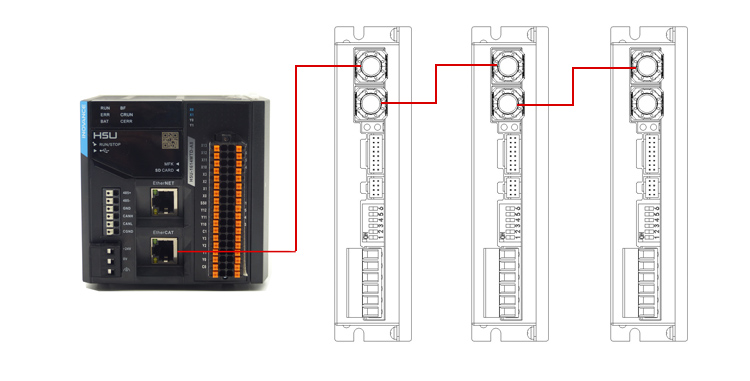

通過LAN電纜連接H5U的EtherCAT端口和步進驅動器的IN端口。連接多臺步進驅動器時， 如下圖所示， 請通過LAN電纜連接前邊驅動器的OUT端口和后邊驅動器的IN端口。







2. H5U的設定



通過AutoShop執行H5U的設定。





2.1連接PC和CPU單元 。

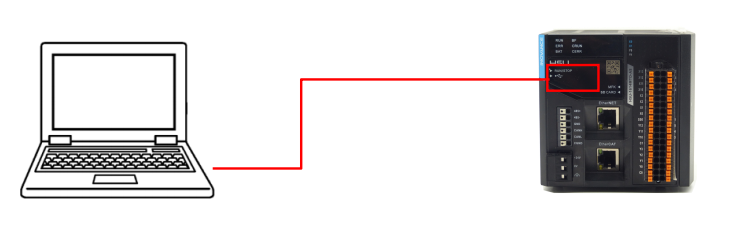

打開CPU單元本體的USB護罩，通過USB電纜連接PC和H5U單元。









2.2啟動AutoShop，測試PC與H5U連接狀態。

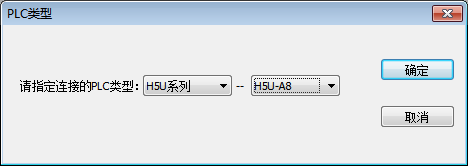

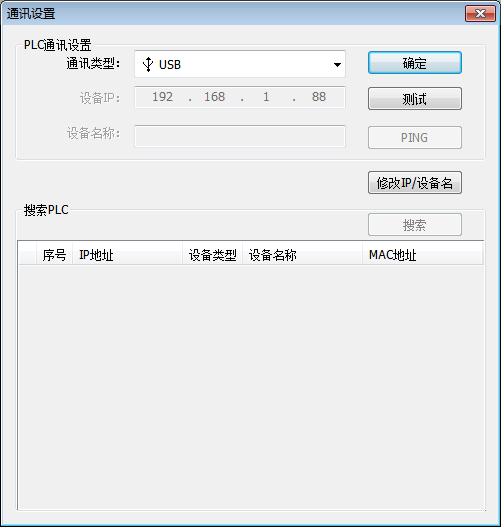

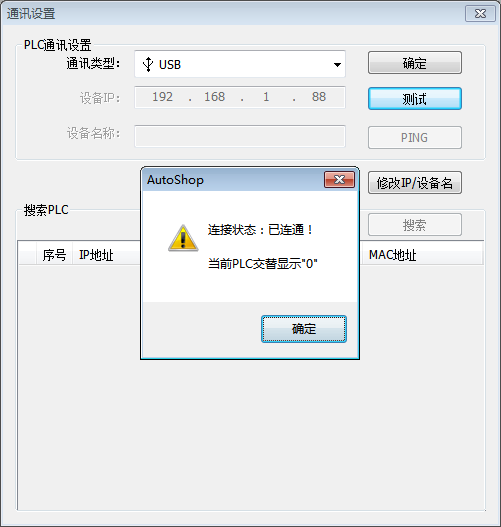

單擊菜單的”工具”->” 通訊設置”或者單擊工具欄的“測試通訊狀態”按鈕。設定PLC類型為H5U并確定。彈出通訊設置窗口，設定通訊方式為USB。點擊測試，彈出連接狀態已連接，點擊確定。









2.3新建工程。

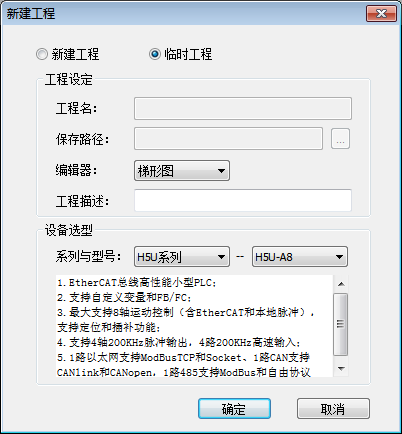

單擊“文件”->“新建工程”或單擊工具欄中“新建工程”按鈕， 彈出”新建工程” 對話框，設置好相應信息選擇確定。







2.4 EtherCAT軸設定與從站設定。

2.4.1 導入設備XML

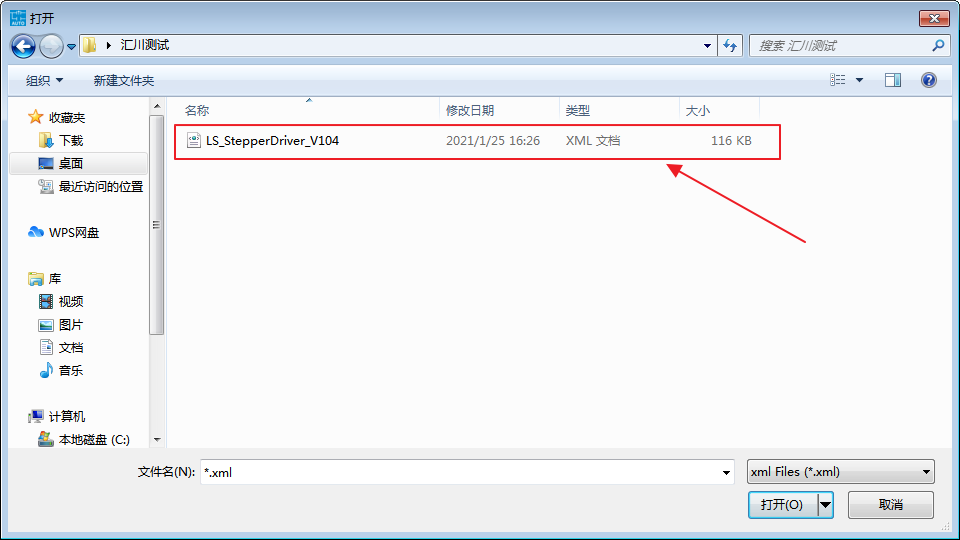

鼠標右鍵單擊窗口右邊工具箱“EtherCAT Devices”，選擇“導入設備XML”，并從彈出窗口選擇“LS_StepperDriver”的XML文件（該文件由我司立三機電提供），點擊確定。彈出“導入成功，重啟軟件后生效”。



?文件名稱：LS_StepperDriver_10x.xml





2.4.2 添加EtherCAT從站，與添加運動控制軸

執行完4.1,步驟，重啟軟件，重新執行1，2，3步驟。點擊工具箱展開Other Devices選項，雙擊“EC86E”添加EtherCAT從站。







 右鍵“運動控制軸”選擇“添加軸”。



2.4.3 從站以及軸詳細設定

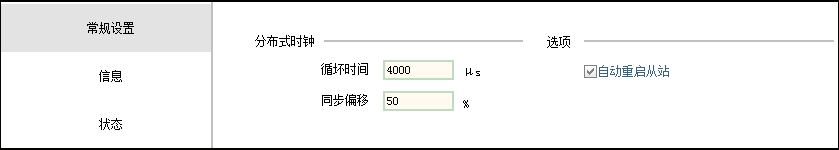

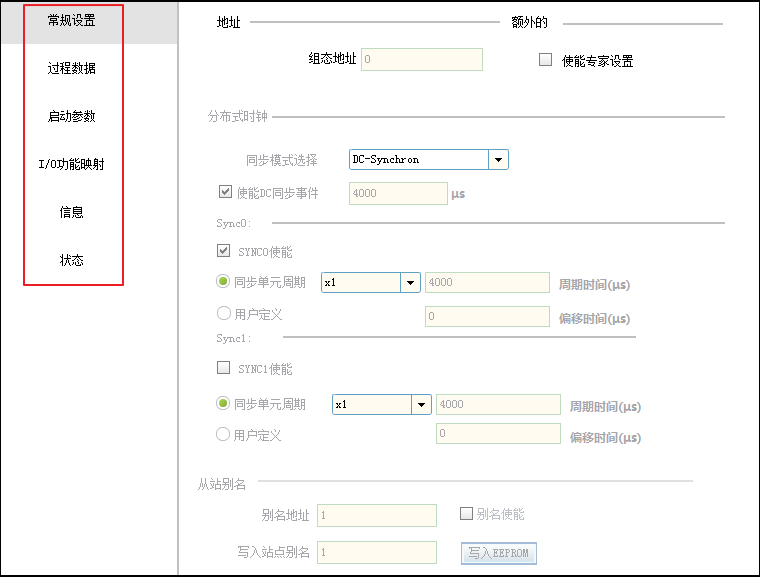

2.4.3-1 雙擊工程管理中的“EtherCAT”，在“常規設置”設置“循環時間”。推薦設定循環時間為2000us。







2.4.3-2 軸設定

雙擊“運動控制軸”->“Asix_0”,彈出軸設置頁面，選擇“基本設置”，并將頁面設置成如下。



*“單位換算設置”、“模式/參數設置”與“原點返回設置”這三項根據客戶需求自行設定，詳情請查看匯川公司H5U相關資料。



2.4.3-3 雙擊工程管理中的“EtherCAT”->“LS-ECXX”,打開從站設置頁面。

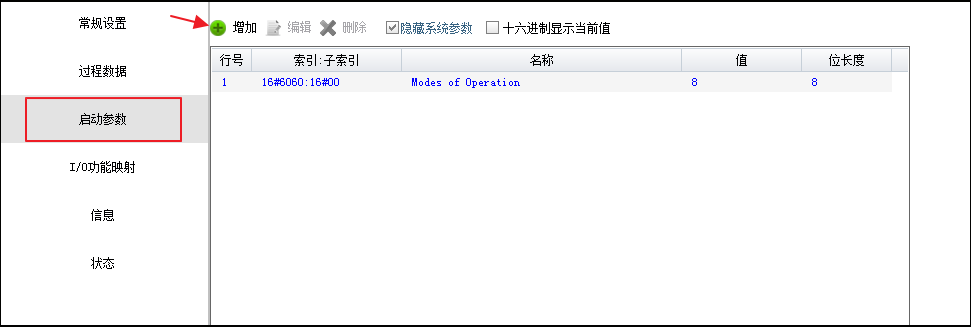

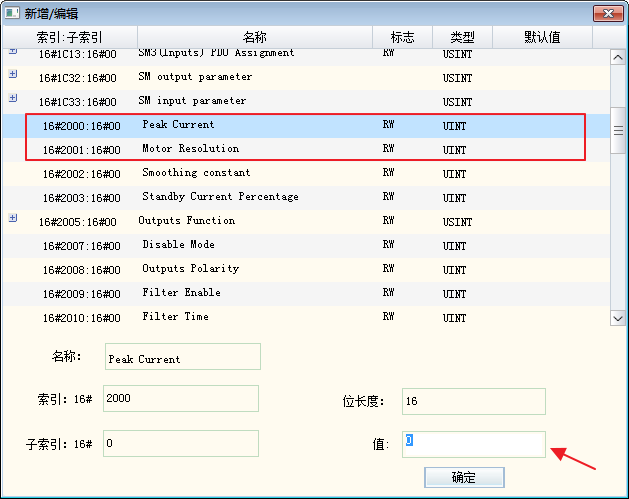

設置“啟動參數”，點擊“增加”按鈕，彈出“新增/編輯”窗口，我司推薦添加16#2000（額定電流）與16#2001（運行細分）兩項，根據實際工程需求設定這兩項的值。







*“I/O功能映射”根據客戶需求自行設定
