感謝您選擇立三機電產品，本文章針對立三通訊系列步進驅動器上位機使用進行講解。
第二章：LEESN上位機編程詳細介紹
前面文章熟悉了LEESN上位機設置，版面介紹以及驅動器寄存器詳情。后面章節要詳細介紹上位機編程及調試區的功能和實際編程操控等。
上位機編程及調試區功能模塊:
（1）參數設置 （2）運動控制
（3）條件/信號跳轉 （4）輸出控制
（5）設定信號 （6）點動
（7）表格數據管理 （8）其它指令
（9）控制模式設置 （10）編程控制
（11）編程添加及下載

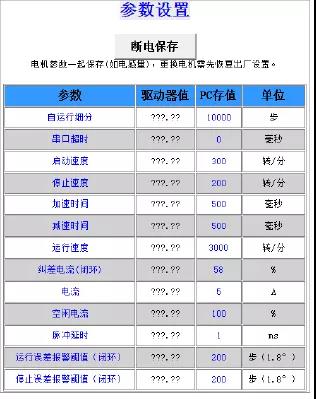

2.1 參數設置 如圖
注：
（1）通訊失敗狀態下驅動器值未知，PC存值為默認值或上次有效更改數值。
（2）通訊成功狀態下，上位機讀取驅動器參數并顯示，修改成功后上位機發送數據到指定寄存器暫存。
斷電保存: 將設定的參數下載到驅動器,再次上電后參數不再變更為默認值。
?
2.1.1 參數修改
鼠標點擊對應參數“PC存值”,彈出對話框。如果需要修改數據務必先清空數據，再用鍵盤或是鼠標點擊輸入。小數點通過鍵盤輸入，參數設置避免負數輸入。確認即可其它參數設置操作雷同。
注：無需更改的數據可以使用默認值。
參數修改
（1）細分：設定電機每轉㈠圈需要的脈沖數量；
（2）串口超時：通訊反饋時間。超過設定時間沒有通訊成功反饋則通訊失敗。0則取消次功能；
（3）啟動/停止速度：電機由靜止到勻速運行和由勻速運行到停止最小運行速度；
（4）加速/減速時間：電機由靜止到勻速運行和由勻速運行到停止需要的時長；
（5）運行速度：電機勻速運行時的速度；
（6）糾偏電流：閉環驅動設置。改善閉環驅動器噪聲表現；
（7）電流：驅動器運行最大電流；
（8）空閑電流：開環驅動設置。.驅動在電機停機狀態下電流表現；
（9）脈沖延時:：電機運行平滑系數。越小電機反應越慢反之則相反；
（10）運行誤差閾值和停機誤差閾值：設定丟步報警步數最小值,參照200步/轉(1.8°/STEP)。
2.2 運動控制
2.2.1.電機"脫機"和"使能"。"脫機"使電機松開，可以手動干預機構，不能驅動；"使能 "鎖定電機，電機可以驅動。
注：驅動器通訊正常情況下，運動控制數據輸入后對應電機會產生運動，為避免編程產生不必要的意外，編程調試時應使電機處于"脫機"狀態.圖示：
編程完成后，再次點擊使能，電機鎖機，可以正常驅動。
2.2.2：參數修改。下圖。點擊對應參數欄，彈出對話框。如果需要修改數據務必先清空數據，再用鍵盤或是鼠標點擊輸入。小數點通過鍵盤輸入，正數表示正向運行，負數表示反向運行。確認即可其它參數設置操作雷同，圖示。
（1）運行指定時長：設定電機運行多久后停機；
（2）運行指定步數：設定電機運行多少步后停機；
（3）運行到指定位置：絕對位置值，相對原點電機運行到位；
（4）設定當前值：絕對位置原點偏差補償；
（5）運行中設定停止位置：檢測到指定信號后，電機變速運行指定步數后機；
2.2.3：電機正/反向運行，立即停止和減速停止：
（1）正向運行：點擊后電機正方向㈠直運行；
（2）反向運行：點擊后電機反方向㈠直運行；
（3）減速停止：點擊后圓形電機緩慢停止；
（4）立即停止：點擊后運行電機立即停止；
2.2.4 位置控制（操控快捷鍵）：如圖
（1）相對單步運行。左邊框?yàn)槲⒄{(diào)步數，右邊框?yàn)榇终{(diào)步數。單箭頭為微調鍵，雙箭頭為粗調鍵，左右箭頭方向指示電機反轉和正轉；
（2）當前位置置零：將當前位置設定為新的原點；
（3）回絕對零點：電機運行到原點位置；
（4）步數清零：上位機快捷鍵，對編程沒有影響；
（5）單圈行程：絲桿導程，單位mm；
（6）運行長度：指令絲桿電機運行長度。
注：5-6 為絲桿電機運行數據定做，可以直接生成絲桿電機運行長度指令。

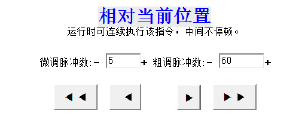

2.2.5：相對當前位置：電機運行過程中，停止在執行運動，偏移當前位置指定步數再止。下圖：
左邊框?yàn)槲⒄{(diào)步數，右邊框?yàn)榇终{(diào)步數。單箭頭為微調鍵，雙箭頭為粗調鍵，左右箭頭方向指示電機反轉和正轉；
2.3 條件/信號跳轉
指令：跳轉指令和等待指令；信號：輸入IN0-IN15 一共16組
默認（IO 5進3出）IN0-IN4為信號輸入端口，通訊成功時，顯示端口輸入情況，輸入5-24V時為1，0V信號輸入或懸空時顯示為0；通訊不成功顯示未知狀態。下圖：
2.3.1 輸入端口寄存器地址：0x0006(十進制6)
一個16位寄存器,條件跳轉/等待是通過查詢指定端口狀態而執行下一條指令。
IN0-IN7 8組輸入狀態寄存器：有信號輸入為1；0V信號輸入或懸空為0；
IN8-IN9組合電機轉子運行狀態指示：00 空閑，電機停機狀態；01 即將啟動進入加速狀態；10 即將減速停止；11 正運行狀態；
IN10：實際電機轉子位置與控制指令偏差提示：1示有偏差,0示無偏差； IN11: 電機實際位置與設定值之間關系 根據設定IN11顯示"1"或"0"。

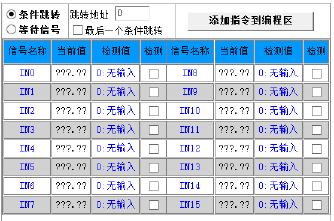

2.3.2 條件跳轉。
根據實際需要選擇端口無輸入0或是有輸入1時，下一步執行跳轉指定地址；
跳轉地址：執行跳轉指令指向位置，及下一條執行的指令；設定好后，點擊”添加指令到編程區”；
2.3.3 等待指令
等待指定端口狀態翻轉后執行下一條指令。等待時間：等待指定時間后再執行下一條指令，等待時間"0"時一直等待直到上條指令執行完畢才執行下一條指令。
2.4 輸出控制

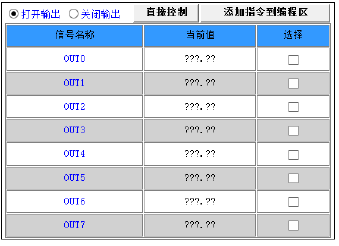

2.4.1 打開輸出: 對應寄存器：0x00A0(十進制160)內部光耦模擬常開點閉合，外圍電路構成回路；
關閉輸出：對應寄存器：0x00A1(十進制161)內部光耦模擬常開點恢復，外圍電路斷路。
可以通過“直接控制”調試端口，調試數據暫時有效但不會保存；“添加指令到編程區”可以將添加指令下載到驅動區保存并執行，圖示：
通訊成功將顯示當前端口狀態，通過“選擇”選定指定端口輸出或關閉，并可以添加對應 指令到編程區。
2.5 設定信號
“設定信號”可以取消默認端口輸出功能，也可以重新定義端口輸出功能。
寄存器地址：0x00A5 (十進制165）

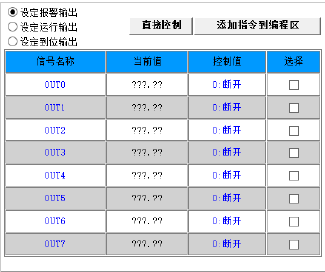

2.5.1：有效輸出端口OUT0-OUT2
（1）設定報警輸出：將選擇端口設定為報警輸出
（2）設定運行輸出：將選擇端口設定為報警輸出
（3）設定到位輸出：將選擇端口設定為報警輸出
當前值：當前端口輸出狀態: 閉合或是斷開；
控制值：設定控制有效時端口閉合或斷開。閉合和斷開兩個輸出狀態是互補的,如報警輸出，如果設定報警發生時報警輸出斷開，則常規狀態時報警輸出是閉合的。
直接控制: 可以通過“直接控制”調試端口，調試數據暫時有效但數據不會保存；而 “添加指令到編程區”可以將添加的指令下載到驅動區保存并執行。
注：開環時，默認OUT0(Y0)為報警輸出（報警時閉合）;OUT1(Y1)為運行輸出（運行時閉合） 。
閉環時，默認 OUT0(Y0)為報警輸出（報警時閉合）;OUT1(Y1)為到位輸出（到位時閉合） 。 如果需要重新定義、打開或關閉OUT0 或者OUT1, 需要先取消默認輸出功能。
2.6：點動
寄存器地址：0x00CA 下圖：
（1）速度：點動時電機驅動速度，最大⑸⑴⑴轉/分；
（2）方向：電機運行方向，默認正向運轉，"反向"選擇后運動方向反向；
（3）急停：停機方式是接到指令電機立即停止；默認減速停止；
（4）運行（運行/停止）：選中后驅動電機運行，不選則指令電機停止；
2.7：表格數據管理
寄存器起始地址：0x00AA

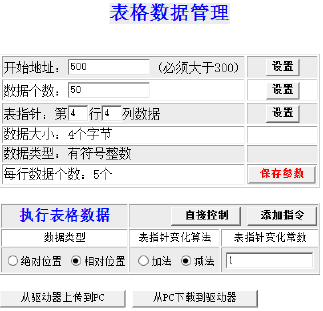

2.7.1：表格數據管理
（1）開始地址：表格數據保存的起始地址，默認⑸00，必須避開系統其它有效寄存器存儲區；
（2）數據個數：需要加載的數據個數，每個個數為㈠個啟動或停機位置；
（3）表指針：指向表格數據存放的首個位置，默認位置為0；
注: 填寫完畢點擊設置，在“最后操作編程指令區”生成對應指令，直接添加到編程區。
2.7.2：執行表格數據：表格數據設置完畢后需要設置表格數據執行設定。
（1）數據類型:絕對位置。電機驅動以原點為起始點，每次數據執行都會先回原點，然后按照表格數據驅動到位；
相對位置。電機驅動以上次停機點為起始點，每次數據執行都會在上次位置基礎再次按照表格數據驅動到位；
（2）表指針變化算法:加法，表指針由最低點逐次遞增；減法，表指針由高點逐次遞減；
（3）表指針變化常數：指針每次指向變化的最小數。
2.7.3:數據上載和下載
添加到編程區的指令可以通過下載指令將數據下載到驅動器，也可以通過上載指令讀取寄存器中已經保存的數據
2.8：其他指令
2.8.1：編程輔助指令：
（1）跳轉指令：有當前位置跳轉到指向位置執行新的指令；
（2）重復指令：地址：需要重復執行指令的首位值；
次數：需要重復執行指令次數
（3）延時：上條指令執行完畢后等待多久執行下㈠條指令；默認ms，最大⑷000ms;
（4）等待停止：上條指令執行多久或等待最后結果后再執行下㈠條指令。"0"時等待指令執行完畢后再執行下㈠條指令，如碰撞回原點，㈠直等到原點到位才能執行下㈠條指令，否則㈠直執行回原點指令。其他數值等同等待指令；
2.8.2：限位，原點和恒力矩模式設置：

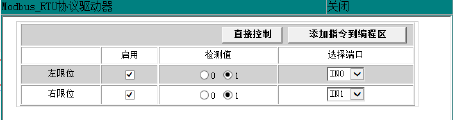

（1）設置左右限位：寄存器地址：0x00⑼B 點擊“設置左右限位”彈出對話框;
（2）啟動：勾選則啟用端口為限位點；
（3）檢測值：檢測輸入端電平特性。“⑴”檢測到高電平（⑸-⑵⑷V）信號有效；“0”檢測到低電平0V信號有效；
（4）選擇端口：選擇IN0-IN15作為對應限位輸入端口?？梢詤⒖技拇嫫髟O(shè)置詳細說明。
2.8.3 原點端口及回原點設置
（1）原點設置。點擊原點設置，彈出對話框，操作同左右限位;
（2）回原點方式設置

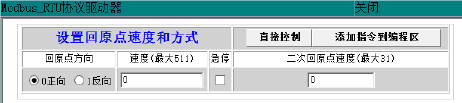

回原點方向：?jiǎn)?dòng)回原點指令后，電機運行方向；速度：電機執行回原點的速度；
急停：原點到位后電機急停機；二次回原點速度：原點到位再次偏移指定步數時電機運行速度；

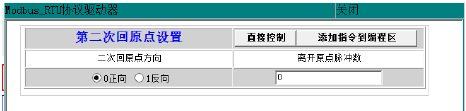

（3）二次回原點設置
二次回原點方向：“0” 二次正向運行指定步數再次回原點；“1”二次反向運行指定步數回原點；
離開原點脈沖數：二次回原點時。偏離第一次原點指定步數后二次回到原點；
（4）恒力矩模式設置

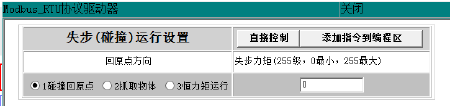

失步（碰撞）運行設置三種模式：
①碰撞回原點：無需感應開關，電機運轉，通過設定力矩完成原點到位檢測；
②抓取物體：以系統設定速度抓取物體，達到設定力矩時抓取狀態保持；
③恒力矩運行：以系統設定最大速度運行，速度與阻力反比，阻力達到設定力矩時保持，阻力小于設定力矩時，電機繼續運轉失步力矩（0-255級，數值越大，力矩越大）
注：力矩模式必須是閉環驅動系列才支持。
（5）恒力矩運行設置
①方向：很力矩模式時電機運行方向；“0”正向運行；“⑴”反向運行。
②偏移脈沖數/松開脈沖數：碰撞回原點偏移指定脈沖作為新原點或是抓取物體后松開指定步數；
③脈沖含義控制：“0”停止執行力矩模式；“1”開始執行力矩模式；

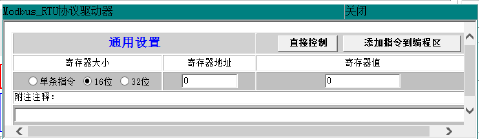

（6）自定義通用指令：編程可以通過上位機指定按鈕設置添加，也可以通過直接讀/寫指定寄存器值實現
①寄存器大小：?jiǎn)螚l指令；⑴⑹位寄存器指令；⑶⑵位寄存器指令；
②寄存器地址：目標寄存器地址；
③寄存器值：指定寄存器中要寫入的數值；
如驅動器細分設置：
細分設置寄存器地址：0x0007；為16位寄存器；設定細分為3200，添加指令到編程
等同上位機按鈕輸入。

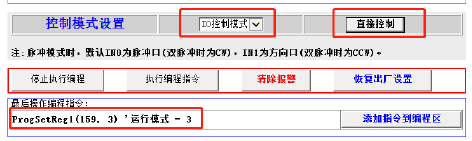

2.9 控制模式設置
4.9.1 IO控制模式：通訊系列驅動器默認控制模式，有效電平信號范圍（0-24V）；
選定控制模式--點擊直接控制（暫時調試，重新上電后恢復成驅動器保存模式，同時）生成指令--添加指令到編程區--下載后保存并執行。
4.9.2 雙脈沖控制模式：差分（脈沖）信號有效。默認IN0正向運行端口；IN1反向運行端口；操作同4.10
4.9.3 脈沖&方向：默認IN0為脈沖驅動端口，且為正向運行端口；IN1為方向控制端口，高電平信號（5-24V）有效輸入。操作同4.10.1
注：退出雙脈沖或脈沖&方向模式，直接設定為IO控制模式即可。
2.10 編程操作
2.10.1 編程添加及下載
（1）停止執行編程。點擊后，驅動器停止執行運行指令，并跳轉到編程首位；
（2）執行編程指令。點擊后，驅動器開始從編程首位執行指令；
（3）清除報警：驅動器報警狀態下，清除異常，并重啟動驅動器；
（4）恢復出廠設置：將驅動器指定寄存器數據更改成默認數據值。
（5）最后操作編程指令：寄存器操作后對話框會生成一條指令，可以通過“添加指令到編程區”將指令添加到編程區，并可以下載保存到驅動器。
（6）編程處理 ：指令添加完成后，可以通過上/下移動，調整指令位置；刪除掉不需要的指令、或是清空編程區指令；

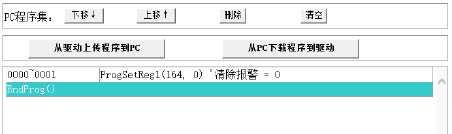

從驅動上傳程序到PC：將驅動器已下載好的程序上載到PC上位機，點擊"從驅動器上傳程序到PC"后刷新即可在編程區顯示，可以再次編輯或是下載；
從PC下載程序到驅動：將編程區程序下載到驅動器后，點擊“執行編程指令”或是驅動器重新上電，即可執行編程指令。
（7）控制器存儲程序集：下載指令完成后，此頁面將顯示已經下載的程序。不可編輯
2.11 編程 *.PC文檔處理
如果有現成的編程文件,不需要重新編程,可以直接拿來使用。
PC上位機最大支持64臺從機，1~32從機可以通過上位機編程和控制且程序以*.PC文檔格式保存，33-64節點只能通過上位機控制，不能生成編程文件保存。

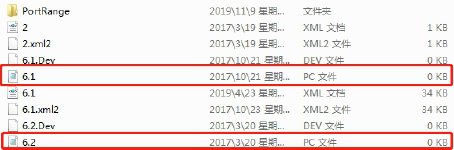

打開工程文件夾，如保存成"Project1" - 打開文件夾Binr ,所有編程文件按照6.1，6.2，6.3 。。。。6.32 文件名保存。

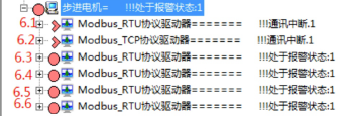

文件名一一對應上位機狀態欄從機序號，不分RTU和TCP驅動器。
6.1.PC即對應第一個Modbus_RTU協議驅動器；6.2.PC即對應第二個Modbus_TCP協議驅動器等等。
目前處理的方式有兩種:
1. 直接復制替換原 *.PC文件.將目標文件修改成要替換的*.PC相同的文件名，復制到"Binr"文件夾,確認替換.回到操作界面刷新即可將程序加載到編程區;

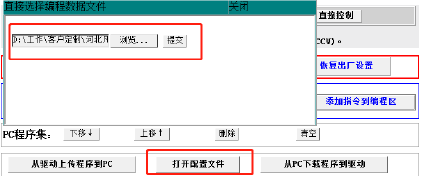

2. 通過加載配置文件.圖示,點擊"打開配置文件"--"瀏覽..."選擇指定加載*.PC文件，確認"提交"將指定程序?qū)氲骄幊虆^(qū)。
2.12 上位機編程執行的原理及寄存器，編程區應用說明
由前面介紹可知，修改電機運行參數有直接設置和寫入編程區中設置兩種方式。
2.12.1 直接設置：
通過上位機、PLC或觸摸屏等帶有RS485通信功能的設備直接對《485通訊手冊》中地址范圍為0x0000~0x012B的寄存器進行修改操作，這種修改方式修改電機運行參數是立即生效的。這個修改過程可以理解為將出廠時寄存器的缺省值修改為用戶所需要的值后臨時保存在芯片的RAM中，修改后以RAM中的參數進行相應的動作，由于是保存在RAM中，所以不執行保存命令的話，重新上電后修改的值將丟失，電機運行參數將按照相應寄存器出廠時的缺省值進行配置。若執行了保存命令之后，RAM中的修改的寄存器的值將會更新并保存在ROM中，在下一次上電時，這些修改后的值將會變成缺省值。
2.12.2 編程區中設置：
編程區的地址是從0x12C（300）處開始的，因此編程區中的地址都需要加上300才是實際的地址。通過上位機在編程區中寫入用戶需要修改的參數后，需要將程序下載到驅動后重新上電才能生效，下載后程序被保存在芯片的ROM中，因此斷電后不會丟失。驅動器會根據修改的參數對電機運行參數進行配置。
在編程區中設置了電機的運行參數后同樣有兩種方式去修改對應的參數，以圖3為例，編程區中將電流值修改為3A，如果需要需要再次修改電流值（修改其他參數也一樣），可以根據《485通訊手冊》查詢到電機額定電流寄存器的地址，然后往這個地址中寫入需要修改的值，修改后立即生效，但是通過這種方式修改后不管有沒有保存修改值，重新上電后電機的額定電流值還是3A，具體原因?qū)⒃诤竺娼o出。
另外一種方式是通過修改編程區中的電流指令，圖3中修改電流的指令為0x0002~0x0003，前面分析了，編程區地址是從300開始，因此編程區中修改電流的地址實際是302和303，可以把地址302理解為新的電流寄存器的地址，地址303理解為保存電流值的地址?；诖耍脩艨梢酝ㄟ^(guò)修改地址303的值來實現修改電流的目的，這個修改同樣是立即生效的，執行保存命令后，再次上電，電機額定電流將會是修改后的值，否則還是修改之前的值。流程下圖示。

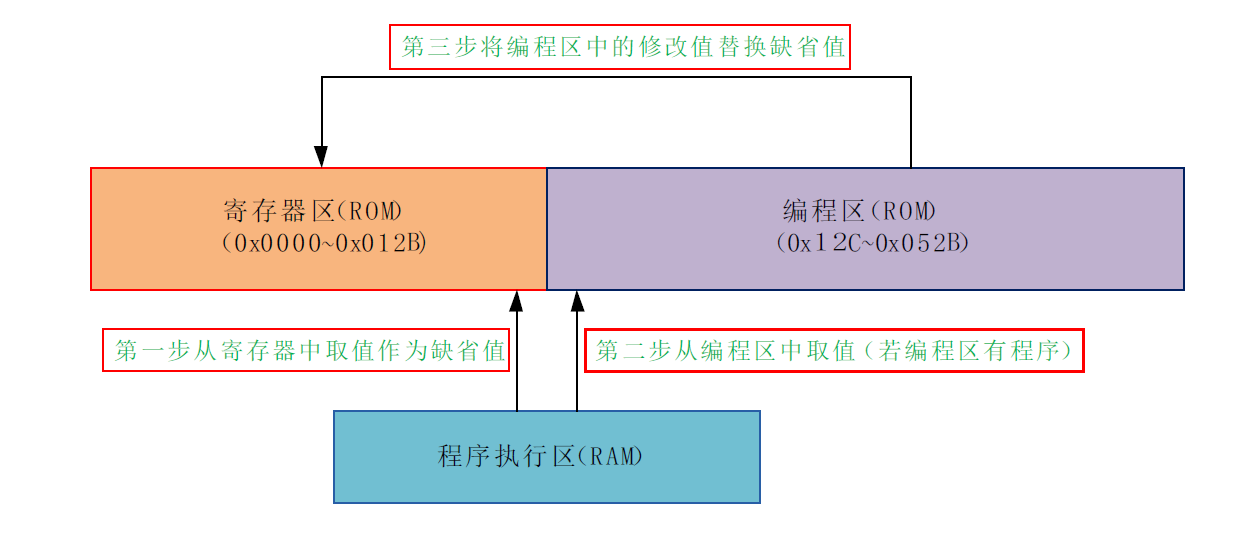

程序上電初始化時先將寄存器區中的參數作為缺省值，若編程區中沒有程序，則初始化參數結束，若編程區中有程序，則會將編程區中的參數取出，并覆蓋之前從寄存器中取出的值，并作為新的缺省值，因此當編程區有程序時，若是直接對寄存器區的相應寄存器值進行修改，重新上電后都會被編程區中修改的值所覆蓋。直接修改寄存器值和修改編程區中指令的方式都是在程序執行區的動作，因此會立即生效。
