感謝您選擇立三機電產品，本文章針對立三通訊系列步進驅動器上位機使用進行講解。
?第一章：LEESN上位機的配置
1. 上位機安裝
1.1 軟件解壓。圖示將壓縮包解壓為安裝文件（如果有風險提示，暫時關閉殺毒軟件即可）。

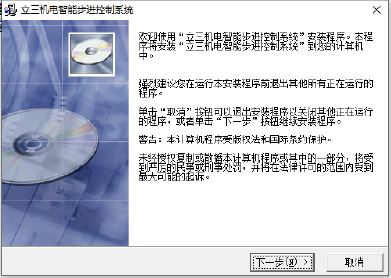

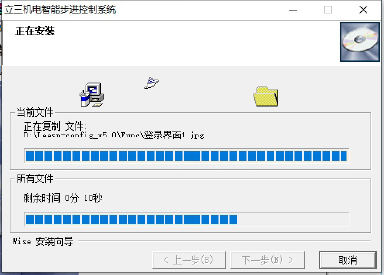

1.2 雙擊安裝文件。圖示。點擊‘下一步’并選定安裝目錄，默認安裝在D盤。

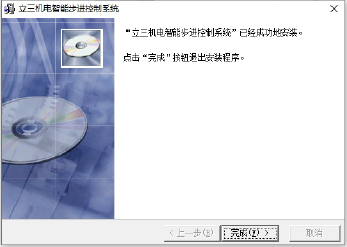

1.3 安裝完成。圖示。點擊確認。
1.4 LEESN上位機介紹。
LEESN上位機版面劃分3大塊：
工具欄；2. 狀態欄；3. 編程調試區；
1.4.1 工具欄 如圖：
常用工具：1. 新建工程；打開工程；保存工程。
2. 版面顯示。
3. 參數配置。
4. 暫停或啟動。

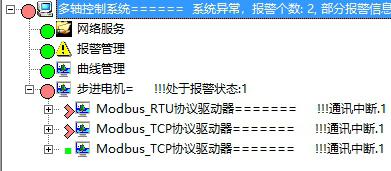

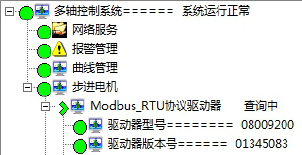

1.4.2 狀態欄 如圖：
包括工程，工程掛載的驅動器以及每個驅動器通訊和運行狀態。
通訊不成功狀態下所有掛載狀態為紅色,所有掛載狀態未知。通訊成功所有掛載狀態為綠色。

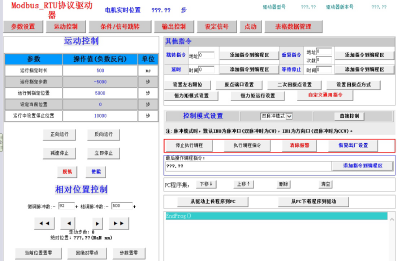

1.4.3 編程及調試區 如圖：
集成程序的編輯，驅動器參數及設定，程序下載及讀取等
2. 創建新工程
2.1 雙擊快捷鍵，圖示。打開上位機。
2.2 如果提示啟動失敗，由于工程文件是空白，可以忽略。點擊文件-新建，圖示創建新的工程文件。

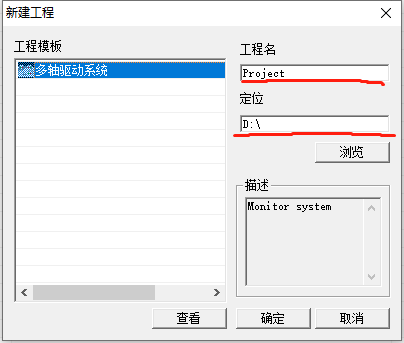

2.3 圖示。選擇多軸驅動系統，填寫工程名（建議使用字母_數字名稱），定位選定文件保存位置點擊確認，新工程創建完畢。狀態欄默認掛載一臺Modbud_RTU協議驅動器和一臺Modbus_TCP協議驅動器。
3. 單臺從機上位機配置
3.1 驅動器2種不同的通訊方式，使用前要單獨配置，圖示。
3.2 Modbus_RTU。
3.2 .1 Modbus_RTU
Modbus_RTU工業標準的485串口通訊，使用前必須配置串口設置。
狀態欄，鼠標右擊“Modbus_RTU驅動器”——屬性，彈出設置窗。

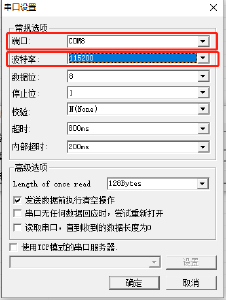

點擊“串口設置” 如圖：
端口：上位機跟驅動器傳輸數據端口，務必保證COM口跟電腦指定的COM口一致。
右擊我的電腦--屬性，在設置管理中查看。
波特率：上位機跟驅動器數據傳輸速度。驅動器默認115200.其他設置默認即可，點擊確認。
3.2 .2 Modbus_TCP。
Modbus_TCP 是標準的Internet多網絡通信協議。

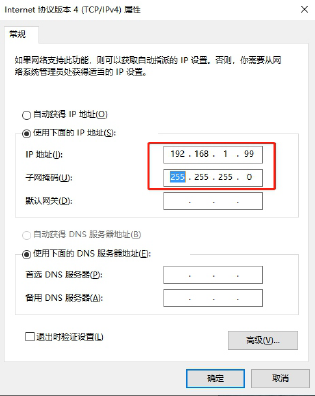

首先電腦IP地址設置。為避免通訊沖突，電腦IP地址修改為其它地址段，右鍵“網絡”-屬性修改TCP/IPv4,192.168.1.99,子網掩碼255.255.255.0 確定. 如圖：
3.2 .3 Modbus_TCP配置。
狀態欄，鼠標右擊“Modbus_TCP驅動器”——屬性，彈出設置窗。

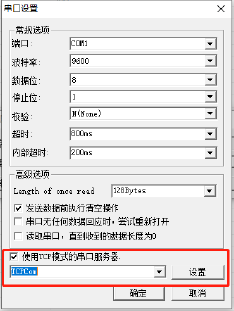

點擊“串口設置” 圖示：
勾選“使用TCP模式”,選中TCPCOM模式，點擊設置，如右下圖第一個驅動器設定IP起始地址：192.168.1.1
端口：502,其它默認即可點擊確定。
4. 多從機上位機配置
多從機運行，串口設置步驟同單驅動器設置一樣，不再贅述。添加多從機步驟如下。
4.1 Modbus_RTU 多從機設置。
4.1.1 右鍵“步進電機”-選擇添加設備向?qū)?/strong>，如圖：
彈出添加設備對話框，如下圖：
下圖 選Modbus_RTU協議驅動器,可增減數量， 如圖再增加4臺寄存器,最終工程一共有5臺從機。
4.1.2 地址設置：
所有從機的串口一樣并保持跟電腦串口一致，2種從機地址設置：
1.分別點擊菜單欄參數設置和顯示按鈕，選中需要修改地址的從機，如圖：

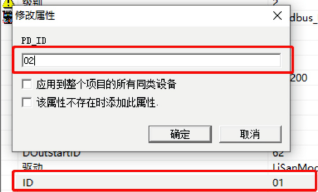

雙擊"ID"修改從機地址，點擊確定。依次設置不同從機地址，并確認。
2.操作界面設置，圖示：
點擊”修改”彈出對話框，圖示：
根據實際需要修改驅動器從機地址，確認即可。

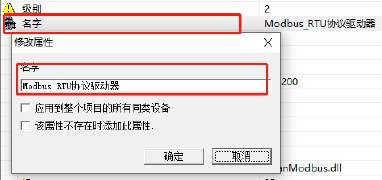

4.1.3 從機名稱修改。工程中方便對從機管理，從機可以修改不同的編號或名稱。從機地址設置狀態，雙擊“名字”，修改成實際需要的編號或名稱，確認即可，如圖：
4.2 Modbus_TCP 多從機設置
4.2.1：右鍵“步進電機”--添加設備向?qū)?/strong>，如圖：
彈出添加設備對話框，選中“Modbus_TCP協議驅動器” ，修改添加的數量后確認即可。
最終添加4臺TCP從機，工程一共有5臺TCP從機。
圖示：
4.2.2 Modbus_TCP 多從機IP地址設置：

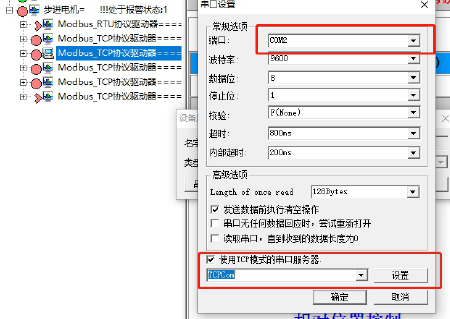

右鍵指定從機--屬性，點擊串口設置 彈出對話框 。
不同從機分別選用不同的COM端口并勾選使用TCP模式的串口服務器，選中TCPCOM,點擊設置。
TCP端口一致:502，填寫IP地址，其它默認，確認即可。

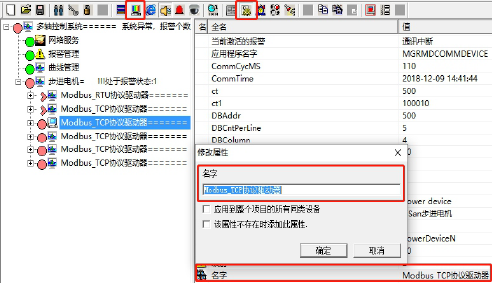

4.2.3 Modbus_TCP 多從機為了區分管理不同驅動器，從機名可以修改成不同的名稱或編號
點擊菜單欄“顯示器”--“系統參數”彈出從機參數設置菜單，雙擊“名字”修改成需要的名字或是編號，確認即可。
4.3 多從機其它設置
4.3.1 刪除不需要的從機
可以刪除多余從機，簡化界面管理。選擇要?jiǎng)h除的目標從機，右鍵彈出對話框，點擊 “刪除功能模塊”即可。
4.3.2 暫時不需要的從機可也以暫停處理，以減少不必要的系統掃描時間。
選中目標從機，菜單欄點擊“暫停”，同樣操作重新啟動，點擊確認即可。不同點是暫停數值最大，啟動時數據為0。圖示：

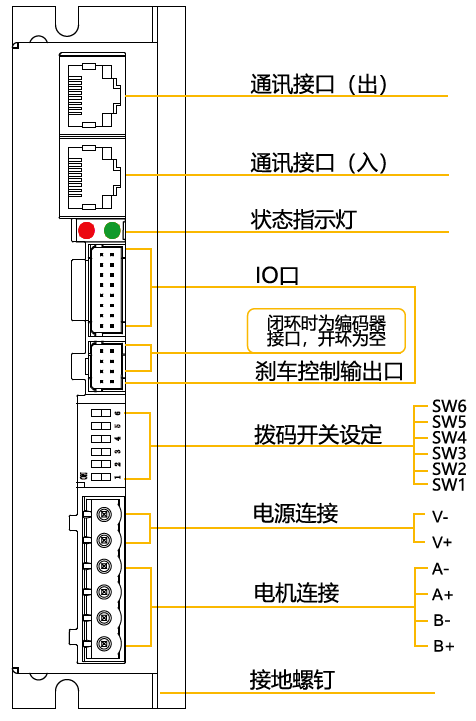

4.3.3 Modbud_RTU 驅動器多從機連接方式。驅動器通信接口如圖：
通訊接口（入）：1#機與上位機通訊輸入口；2#及后續驅動器此接口為上級通訊接口（出）的接入口；
通訊接口（出）：單機情況可以跟通訊接口（入）同用；多臺從機時為下一臺從機信號輸出口。
4.3 驅動器與PLC或觸摸屏通訊。
不同PLC或觸摸屏的定義會有差別，不是文章重點，此處暫時不做論述。支持工業標準的Modbus_RTU通訊485協議的PLC或觸摸屏均可以正常與驅動器通訊,實現實時對驅動器的控制。只需要通訊地址設置+1即可。
通訊模式尋址設置: PLC或觸摸屏支持485通訊寄存器基址+驅動器寄存器地址+1，累計相加即時PLC或上位機需要通訊的對象寄存器地址，按照通訊格式填寫數據格式即可。如某PLC 支持485通訊功能基址是40001，驅動器波特率寄存器地址9，則上位機通訊指令地址：40001+9+1=40011（十進制），按照格式將指定波特率寫入驅動器即可。
未完待續.......
