感謝您選擇立三機電產品，本文章針對立三機電EC通訊系列步進驅動器與匯川PLC連接——添加軸和修改參數等進行講解。

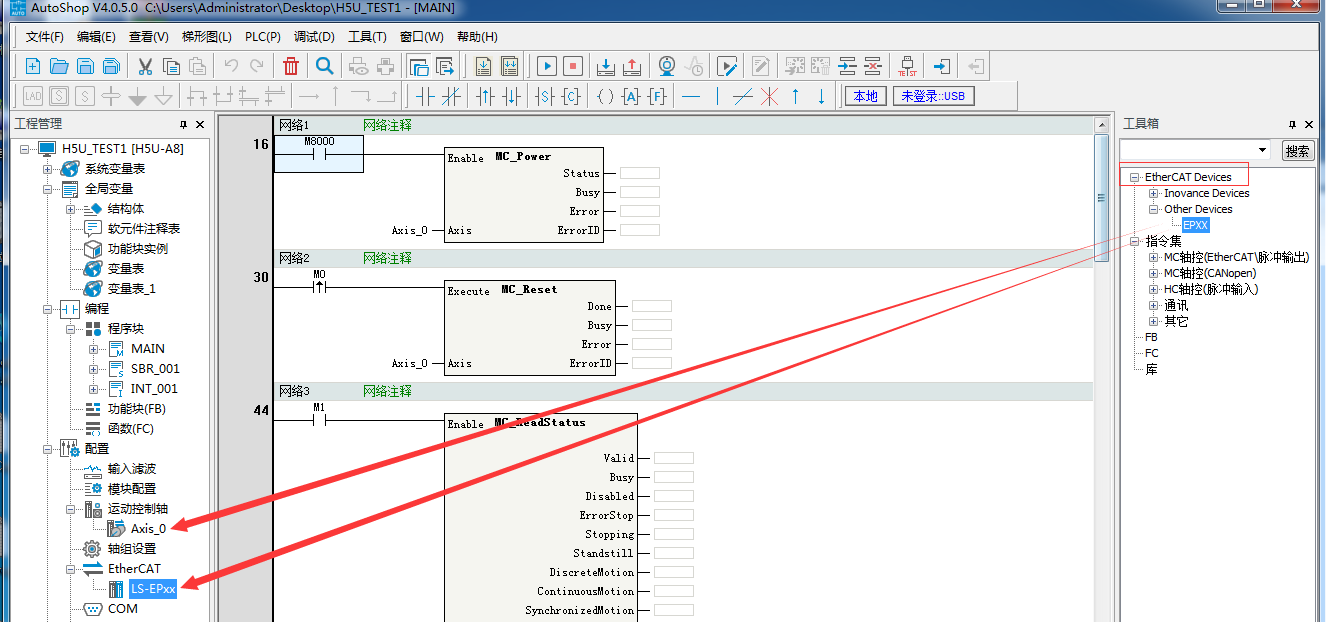

1、首先添加好設備描述文件之后，雙擊下圖中添加的設備，則會在左側顯示添加的設備及設備映射的軸。
圖1
修改參數的方式一：（方式一是每次上電時將參數寫入驅動器，斷電后不保存）

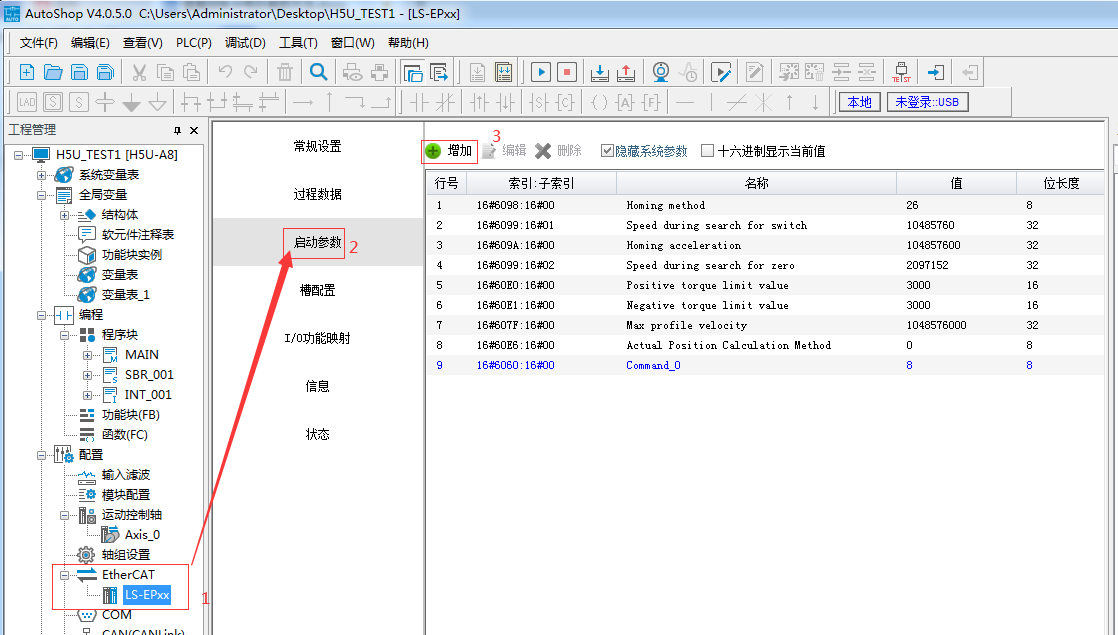

①雙擊左側添加的設備找到啟動參數，點擊增加，找到需要修改的參數。
圖2
②根據說明書的對象字典列表對應下圖中的索引找到需要修改的參數的地址，點擊該地址，直接寫值即可。

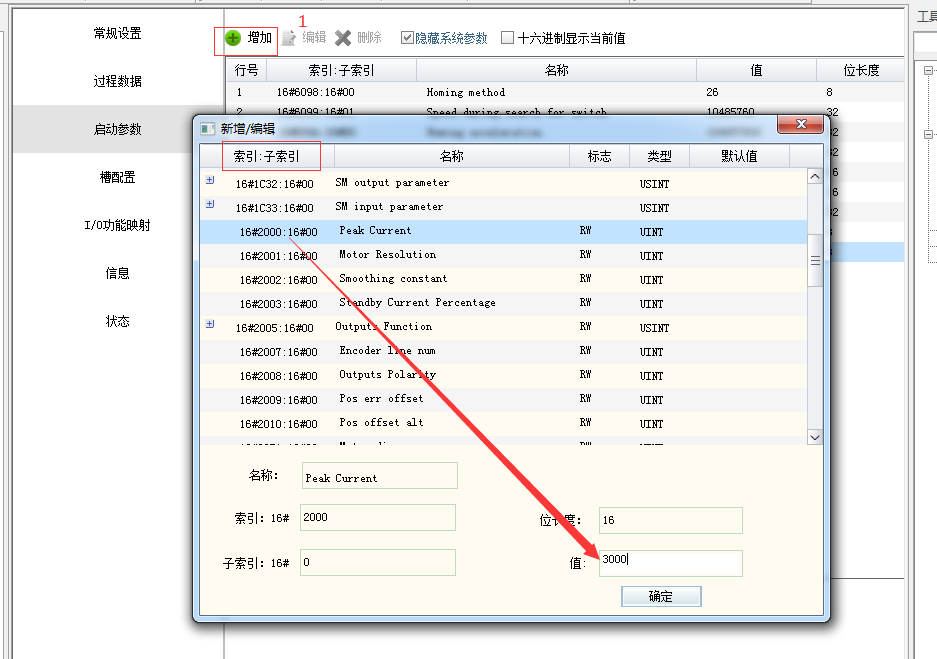

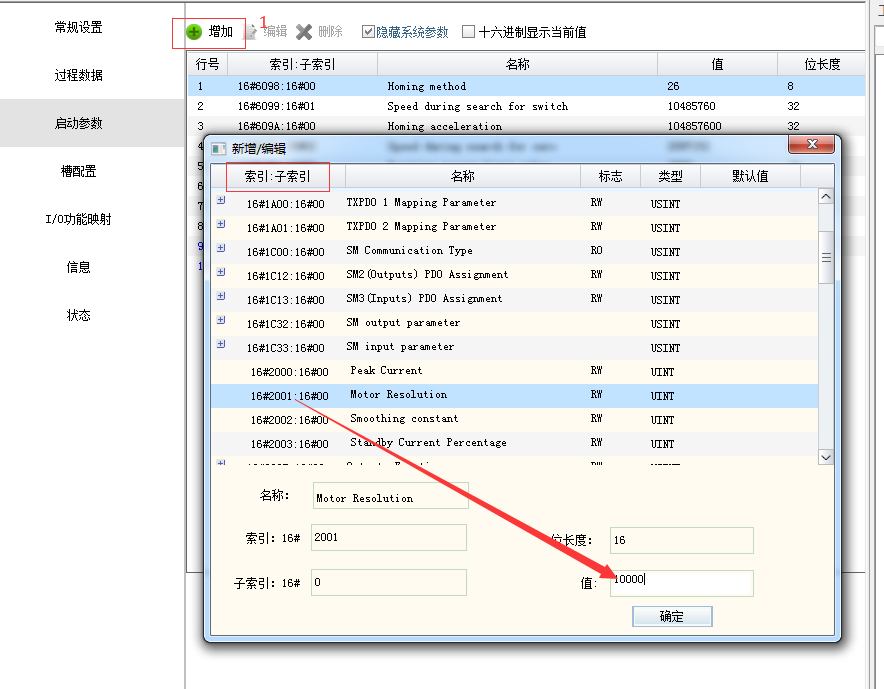

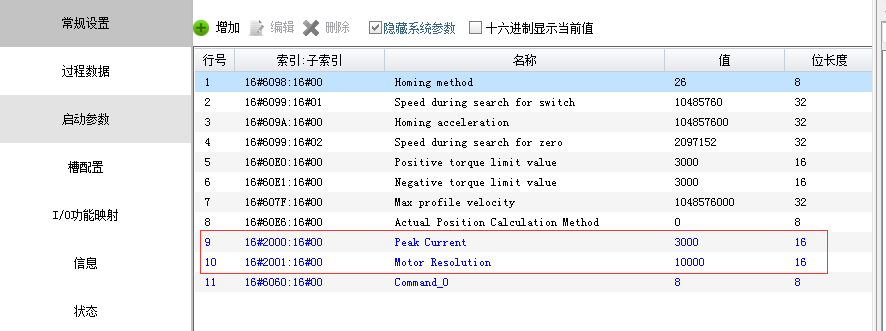

如下圖3和圖4是修改電流為3A和細分修改為10000的方式示意圖。圖5為修改完參數時啟動參數欄顯示的頁面。
圖3
圖4
圖5
修改參數方式二：（該方式修改的參數可以斷電保存）

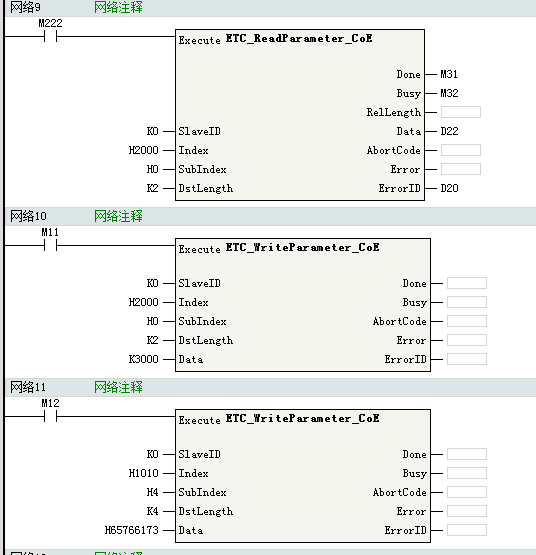

如圖6所示，找到讀寫參數的模塊，即可對電流細分等參數進行讀寫操作。
下圖為讀取電流值和將電流值改為3A的實例，客戶修改完參數之后最后通過地址0x1010，子索引4，將修改的參數斷電保存。圖6中的觸點M12為保存參數的示例。
圖6
如遇其他問題，請聯系我司工程師！
