波動模式：一次只有一相通電（ 見圖11））。為簡單起見，我們可以說，如果電流從某相的+引線流向-的引線（例如，從A +到A-），則正向流動。否則，方向?yàn)樨?fù)。從左側開始，電流僅在A相中向正方向流動，并且以磁體為代表的轉子與其所產生的磁場對齊。在下一步中，它僅在B相中向正方向流動，轉子順時針旋轉90°以與B相產生的磁場對準。隨后，A相再次通電，但電流向負方向流動，轉子再次旋轉90°。在最后一步中，電流在B相中負向流動，轉子再次旋轉90°。

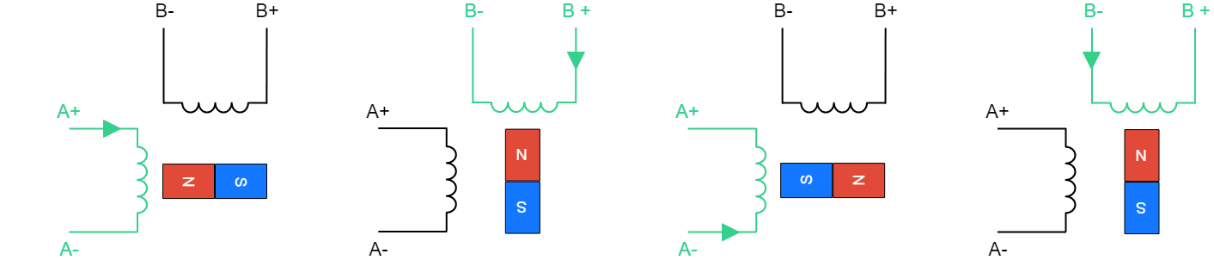

圖11：波形模式步驟
全步模式：兩相始終同時通電。圖12 顯示了此驅動模式的不同步驟。步驟與波動模式相似，最明顯的區別是在此模式下，由于更多的電流在電機中流動并且產生了更強的磁場，因此電機能夠產生更高的轉矩。

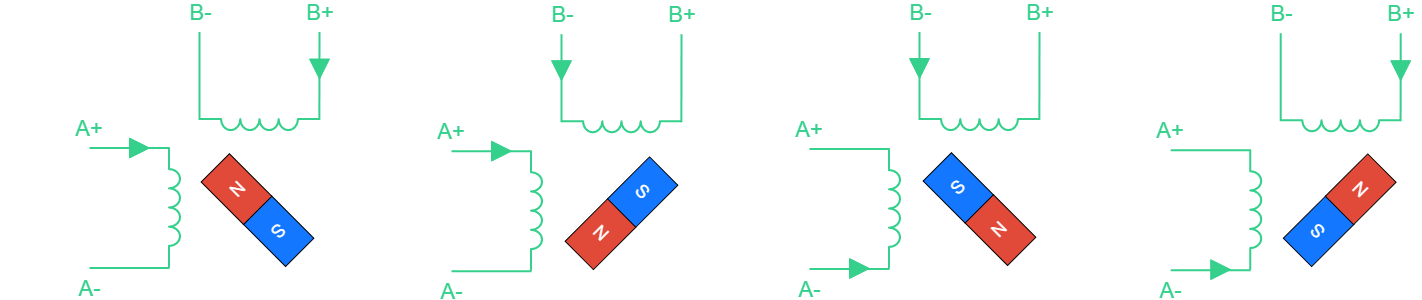

圖12：全步模式步驟
半步模式：是波動模式和全步模式的組合（請參 見圖12）。使用此組合可使步長減小一半（在這種情況下，從45°代替90°）。唯一的缺點是電動機產生的轉矩不是恒定的，因?yàn)楫?dāng)兩相都通電時轉矩較高，而當只有一相通電時轉矩較小。
圖13：半步模式步驟
微步進：可以看作是半步模式的進一步增強，因?yàn)樗梢赃M(jìn)一步減小步長，并具有恒定的轉矩輸出。這是通過控制每個相中流過的電流強度來實現的。與以前的解決方案相比，使用此模式需要更復雜的電機驅動器。圖14 顯示了微步進的工作原理。如果I MAX 是在一個相中從左開始的最大電流，在第一幅圖中I A = I MAX且I B =0。在下一步中，控制電流以使I A = 0.92 x I MAX和I B = 0.38 x I MAX，產生的磁場與前一個磁場相比順時針旋轉22.5°。以不同的電流值重復此步驟，以達到45°，67.5°和90°位置。與半步模式相比，指針旋轉幅度比半步減小一半，但有可能走得更遠。使用微步進有助于達到非常高的位置分辨率，但是此優點的代價是需要更復雜的設備來控制電動機，并且每步產生的轉矩較小。的確，轉矩與定子磁場和轉子磁場之間的夾角正弦成正比。因此，當步距較小時，轉矩較小。這可能會導致丟失某些步驟，這意味著即使定子繞組中的電流發生變化，轉子的位置也不會改變。
圖14：微步進
以上所述就步進電機的四種不同的驅動技術為波動模式，全步模式，半步模式和微步進模式。
