一、 概述
EC86T是一款高性能總線控制步進驅動器，同時集成了智能運動控制器功能，既可以通過Modbus指令對驅動器和電機進行實施控制，也可以支持復雜的單軸運動控制編程，程序保存至驅動器內獨立運行。
通訊控制方式：RS485
二、產品型號:
EC86T（標準） 標準型號，開環，電流1.0~6.5A，電壓20~80VDC
EC42T 開環，電流0.2~2.2A，電壓20~80VDC
EC42T-B 開環，電流0.2~2.2A,電壓20~80VDC,帶剎車控制功能
EC86T-B 開環，電流1.0~6.5A,電壓20~80VDC,帶剎車控制功能
EC86TE 閉環，適配電流大于1A的所有閉環電機,電壓20~80VDC
EC86TE-B 閉環，適配電流大于1A的所有閉環電機,電壓20~80VDC,帶剎車控制
ECA57T 標準型號，開環，電流1.0~6.5A，電壓20~60VAC
ECA57T-B 開環，電流1.0~6.5A,電壓20~60VAC,帶剎車控制功能
ECA57TE 閉環，適配電流大于1A的所有閉環電機,電壓20~60VAC
ECA57TE-B 閉環，適配電流大于1A的所有閉環電機,電壓20~60VAC,帶剎車控制
ECA86T 標準型號，開環，電流1.0~6.5A，電壓20~110VAC
ECA86T-B 開環，電流1.0~6.5A,電壓20~110VAC,帶剎車控制功能
ECA86TE 閉環，適配電流大于1A的所有閉環電機,電壓20~110VAC
ECA86TE-B 閉環，適配電流大于1A的所有閉環電機,電壓20~110VAC,帶剎車控制
使用場合:針對PLC點位不夠,單軸運動控制(可多軸聯動) 或有固定的運行軌跡場合下可不通過PLC直接控制,產品功能可依客戶需求定制
三、產品特性
1）抗共振
步進系統的一點不足就在于存在著固有的共振點，立三系列驅動器自動計算共振點，并以此來調整控制算法，從而達到抑制共振的目的。此技術極大的提高了中頻穩定性，使得高速時有更大的力矩輸出
2）自檢和參數自整定
系統上電時，驅動器自動檢測電機參數（如電阻和電感）并根據此參數來優化系統運行性能
3）主機控制模式
.接收主機PC或PLC命令 .多軸總線 .實時控制
4）程序駐留模式
.可執行預先存儲的程序 .多任務 .條件處理 .數學功能 .數據寄存器功能
寄存器列表:
.電機實時位置 .狀態寄存器
.設定自運行細分 . 串口超時設置
.波特率 .電機啟動速度
.電機停止速度 .電機加速時間
.電機減速時間 .電機運行速度
.打開輸出端口 .關閉輸出端口
.讀取輸出端口狀態 .讀取報警狀態
.清除報警狀態 .設定報警到指定輸出位
.設定運行狀態到指定輸出位 .設定到位信號到指定輸出位
.電機運行或停止 .電機點動
.脫機/使能 .電機啟動速度
.電機停止速度 .電機加速時間
.電機減速時間 .電機運行速度
.執行編程命令 .保存編程命令
.電機實時位置 .驅動器版本號
.驅動器型號 .電機運行脈沖數
.電機運行時長 .電機運行到絕對位置
.設置當前電機位置

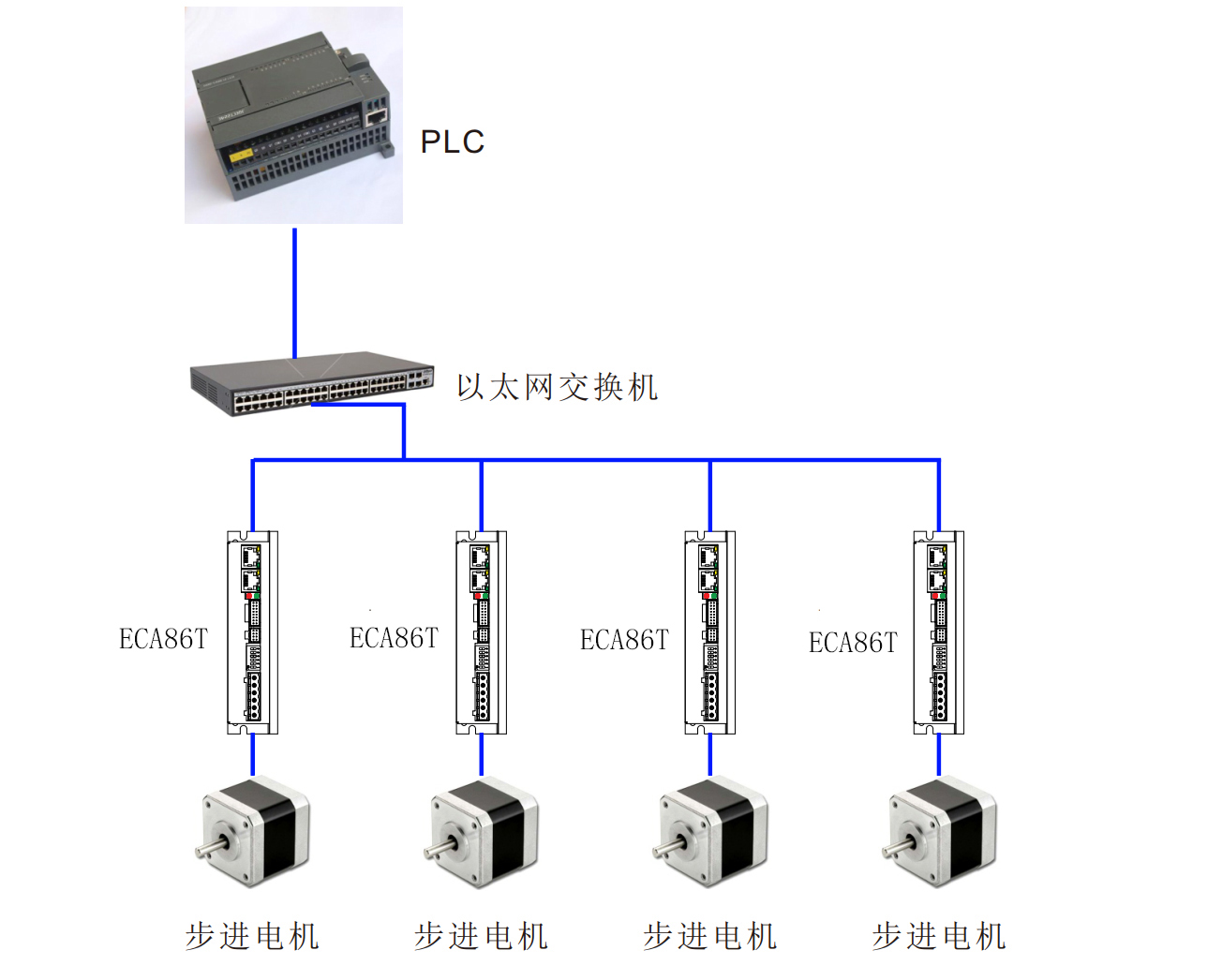

四、應用案列
產品特點
1. 多種控制模式，支持上位機控制模式，支持程序駐留模式
2. 程序駐留模式下，可通過調試軟件內置編程，脫離上位機單獨運行
3. 條件處理功能，可根據外部IO輸入執行不同的程序
4. 輔助調試功能，調試軟件簡單易用，在設備調試時，用戶可以通過調試軟件記錄運行位置，有利于提高產品開發進度
5. 最大支持64軸
6. 以太網10/100M自適用，內置網絡隔離變壓器
7. 指令調節電流及細分，在協議允許范圍內任意賦值，更靈活，更精細
8. 協議內容根據用戶實際應用編寫，能滿足大多數應用場合需求
9. 協議地址預留空間充足，可根據用戶需求增加協議內容
